金相类型

当前位置:
  • 网站首页 > 检测中心 > 金相组织 > 金相类型

钢材带状组织金相检测分析

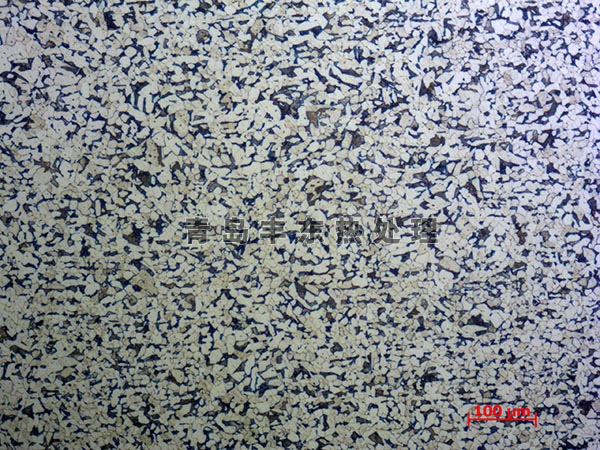

带状组织是钢材内部缺陷之一,金相分析发现带状组织出现在热轧低碳结构钢显微组织中,沿轧制方向平行排列、成层状分布、形同条带的铁素体晶粒与珠光体晶粒。这是由于钢材在热轧后的冷却过程中发生相变时铁素体优先在由枝晶偏析和非金属夹杂延伸而成的条带中形成,导致铁素体形成条带,铁素体条带之间为珠光体,两者相间成层分布。

金属材料在冶炼浇注后绝大部分要经过压力加工方可成为型材。但是,加工后的材料容易得到沿着变形方向珠光体和铁索体呈带状分布的组织,即形成带状组织。形成带状组织的原因大致有两种:

金相分析--带状组织分析

1、由成分偏析引起的带状组织

在低碳钢中,由于夹杂物的含量较多,加工变形后,夹杂物呈流线分布,当钢从热加工温度冷却时,这些夹杂物可作为先共析铁索体成核的核心,使先共析铁素体先在夹杂物周围生成,最后剩余奥氏体转变成珠光体,使先共析铁素体和珠光体呈带状分布,形成带状组织。这种带状组织很难用热处理的方法加以消除。

2、由于热加工温度不当引起的带状组织

在锻造时,热加工停锻温度位于两相区时(Ar1和Ar3之间),铁素体沿着金属流动方向从奥氏体中呈带状析出,尚未分解的奥氏体被割成带状,当冷到Ar1时,带状奥氏体转化为带状珠光体,可以通过正火或退火的方法加以消除。

金相分析--带状组织分析

经过金属检测发现带状组织的存在会使金属的力学性能呈各向异性,沿带状组织的方向明显优于其垂直方向。压力加工时易于从交界处开裂。对于需要后续热处理的零件,带状组织轻则会导致热变形过大,重者会造成应力集中,甚至出现裂纹。如果带状组织非常严重的话,正火是解决不了的,最好进行高温扩散退火,在1050℃以上加热,才能使碳原子扩散均匀,消除带状组织。
